干貨分享！變頻串聯諧振常見故障原因及排除方法
發布日期：2020-06-23 點擊：3451次

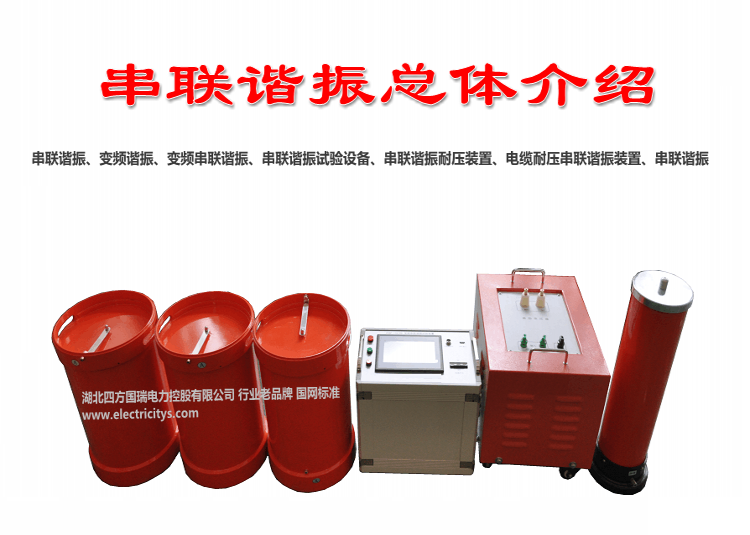

變頻串聯諧振不同于一般通用的試驗儀器，最大的特點是同一套設備可以用于不同電氣設備的交流
耐壓試
驗如交聯電纜、變壓器、GIS、電動機和發電機等，除了本選型目錄給出系列典型常用型號供用戶
選擇外，通常
需要根據用戶的試品范圍和試驗要求進行配置方案的設計，滿足不同地區、不同用戶、不同試品的
試驗要求。
各種大型電力變壓器、電力電纜、汽輪及水輪發電機及其它容性設備的交流耐壓試驗都必須嚴格按
試驗規
程定期進行。在工頻條件下，由于被試品電容量較大，或者試驗電壓要求較高，對試驗裝置的電源
容量相應的
也有較高的要求，傳統的工頻耐壓裝置往往單件體積大，重量重，不便于現場搬運，而且不便于任
意組合，靈
活性較差。比較好的方法是采用串聯諧振的方法進行耐壓試驗。下面我就來給大家講講變頻串聯諧
振試驗設備
常見故障原因及排除方法：
1.風扇不能啟動：
1)急停、故障保護、失諧保護后，沒有按“故障復位”;
2)內部溫度過高，功率元件熱保護;
排除方法：關斷儀器電源，將儀器靜置30分鐘左右，重新開啟電源，按儀器面板上的“復位”鍵，
再啟動
儀器。
2.自動調諧不能完成，找不到諧振點：
現象：
調諧曲線完全是一條直線，調諧完成后儀器提示沒有諧振點.
原因：
回路接地不好，試驗回路接線錯誤，裝置某一儀器開路
