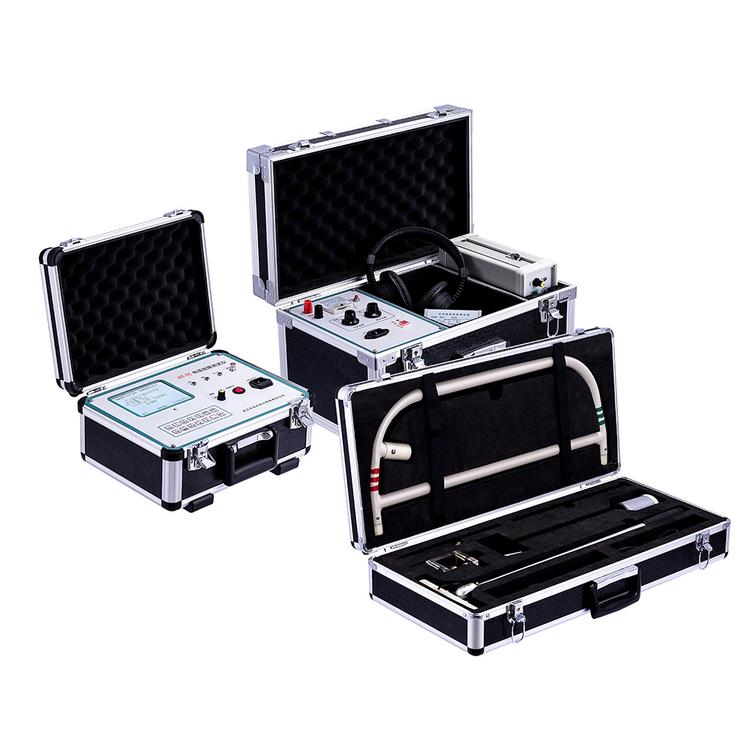

電纜故障測試儀-電纜故障閃測儀-電纜故障探測儀廠家
發布日期：2020-06-27 點擊：4538次
采用了國際最高水平的時域反射技術及安全可靠的電流耦合采樣技術，故障波形自動判距、簡單明了，使用方便愉快；整機采用工控塑料機箱，小巧精致，易攜帶；人機界面友好，即使非專業人員操作，依然可以很快熟悉并使用，高效、準確的完成電纜故障測試工作。
用于35kV及以下不同等級、不同截面、不同介質及各種材質的電力電纜的各類故障及電纜長度、波速，故障類型包括：開路、短路、低阻、高阻泄漏、高阻閃絡性故障。
2. 可配合高壓設備實現傳統電纜故障測試的低壓脈沖法、沖擊閃絡法、速度測量法（擴展有三次脈沖法和八次脈沖法）。
3. 工業級10.4寸彩色觸摸液晶屏顯示，全中文操作軟件和使用界面，子菜單方式和文字提示實現人機互動。
4. 采用高集成工控機，計算機控制、軟件操作；提供7種測試脈沖，保證了測量精度，滿足了長電纜足夠遠、短電纜無盲區的測試要求。
5. 全局波形和局部波形雙蹤同步顯示，便于整體分析和細節調整。
6. 任何高阻故障均呈現最簡單的類似低壓脈沖短路故障波形特征，極易判讀。
7. 內置存儲/調出功能，可方便將數據及波形保存或調出重新分析。
8. 內置電源供電，在無電源環境中均可長時間使用。
9. 體積小、重量輕、使用方便，檢測故障成功率和測試精度高。
10. 在任何環境下性能穩定，不死機，信號采集高壓保護措施安全。
采樣方法 低壓脈沖法、沖擊閃絡法、速度測量法
采樣速率 200 MHz、100 MHz、80 MHz、40 MHz、20MHz、10 MHz
脈沖寬度 0.05μs、0.1μs、0.2μs、0.5μs、1μs、2μs、8μs
波速設置 交聯乙烯、聚氯乙烯、油浸紙、不滴油和未知類型自設定
沖擊高壓 35kV及以下
測試距離 ＜60km
分 辨 率 1m
測試精度 0.1m
顯示方式 工業級10.4寸彩色觸摸液晶屏
操作方式 觸摸屏操作、物理旋鈕操作
分析設置 滾屏、縮放、保存、調出、波移等功能
工作電源 內置電池供電
連續工作 ＞4h（亦可使用外接電源使用）
儲存功能 具有數據存儲功能，可存儲大量現場波形及數據，并隨時調出使用
波形分析 所有的高阻故障波形僅表現為低壓脈沖法的短路故障波形特征，便于分析卡位
波形處理 能將測得的故障點波形與好相的全長開路波形
同時顯示在屏幕上進行同屏對比和疊加對比，可自動判斷故障距離
外形尺寸 長270mm×寬220mm×高150mm
重 量 1.2kg
