接地成組測試儀-SFC-I接地成組測試儀價格
發布日期：2020-07-01 點擊：3602次

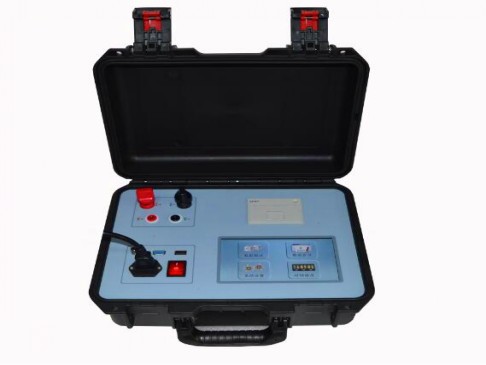

SFC-I接地成組測試儀
在電力系統中，攜帶型短路接地線及個人保護接地線對防止用電設備、線路突然來電和消除感應電
壓、放盡剩余電荷起到至關重要的作用。為防止不合格接地線進入電力系統，我公司根據《攜帶型
短路接地線技術標準》和國家電力公司最新發布、實施的《電力安全工器具預防性實驗規程》的規
定，研制了“接地線成組電阻測試儀”，為電力系統完成必要的產品預防性實驗提供服務。
產品參數
項目 技術指標及參數 備注
測試電流 30A、40A、50A
測量范圍 300uΩ-300mΩ （30A） 200uΩ-250mΩ （40A）
100uΩ-200mΩ （50A）
最小分辨率 0.1uΩ
準確度 5‰±3個字
顯示 液晶顯示器 電阻顯示有效數字為 4 位
數據存儲 1000組
工作環境 環境溫度:0℃～40℃ 相對濕度: <90%RH，不結露
電源 AC 220V±10V，50Hz±1 Hz 保險管 10A
最大功耗 1000W
外形尺寸 360*290*170（mm）
重量 主機5.6KG 線箱6.5KG
本公司特別推薦--SFM5000A水內冷發電機絕緣電阻測試儀

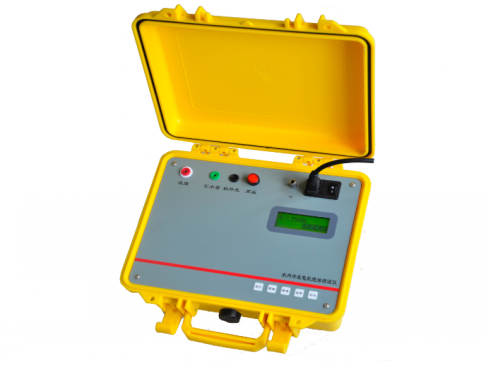

SFM5000A水內冷發電機絕緣電阻測試儀
檢查電氣設備的絕緣性能，測量絕緣電阻是最簡單快速的基本方法，公司調查了國內外多種水內冷發電機絕緣電阻測試儀，設計了SFM5000A水內冷發電機絕緣測試儀。該儀器測量原理新穎，操作簡便，精度高，整機采用全集成電路，耐振動，工作穩定性好，輸出短路電流大，在現場環境下抗干擾能力強，能滿足目前發電廠的測試要求。該儀器具有計時，報警和數據存貯等功能，可方便地測量絕緣電阻，吸收比，極化指數等參數
一、 概述
檢查電氣設備的絕緣性能，測量絕緣電阻是最簡單快速的基本方法，公司調查了國內外多種水內冷發電機絕緣電阻測試儀，設計了SFM5000A水內冷發電機絕緣測試儀。該儀器測量原理新穎，操作簡便，精度高，整機采用全集成電路，耐振動，工作穩定性好，輸出短路電流大，在現場環境下抗干擾能力強，能滿足目前發電廠的測試要求。該儀器具有計時，報警和數據存貯等功能，可方便地測量絕緣電阻，吸收比，極化指數等參數
二、 安全措施
1． 使用本儀器前一定要認真閱讀本手冊。
2． 儀器的操作者應具備一般電氣設備或儀器的使用常識。
3． 本儀器戶內外均可使用，但應避開雨淋、腐蝕氣體、塵埃過濃、高溫、陽光直射等場所使用。
4． 儀器應避免劇烈振動。
5． 對儀器的維修、護理和調整應由專業人員進行。
6． 測試過程中嚴禁碰觸測試引線！
7． 測試完畢后最好短路測試端人工放電！
8． 嚴格遵守安全操作規程。
9． 非測試人員必須遠離高壓測試區，測試區必須用柵欄或繩索、警視牌等明顯表示出來。
三、 性能特點
1． 中文菜單操作，使用方便。
2． 可實現絕緣電阻、吸收比、極化指數等參數的全自動測量。
3． 保留15秒及每一分鐘數據，直到第10分鐘，并自動計時。
4． 可存貯10組測量數據，以便隨時分析和存檔。
5． 功能全面，具有測試、存儲、報警、調閱等功能。
6． 測試結束后可自動放電。
7． 輸出短路電流大，抗干擾能力強。
四、 技術指標
測試范圍：5 MΩ～10000 MΩ
分辨率：最小0.01 MΩ
精度： ±（10%?R+2字）
測試電壓：2.5KV
輸出短路電流：≥3mA
顯示方式：點陣液晶顯示器
供電方式： AC220V
環境溫度：0～40℃
環境濕度：<90%RH，無結露
五、 儀器控制機件功能介紹
1． 顯示器：點陣液晶顯示器。
2． 繞組端：高壓線端，輸出直流高壓，接電機繞組。（L）
3． 匯水管：屏蔽端子，接匯水管。(G)
4． 機外殼：測量端子，接機外殼。(E)
5、 ：接地端子，接大地。
6．復位鍵：整機復位按鍵，按一下此鍵，整機回到初始狀態。
7．選擇鍵：用于菜單項選擇和數據翻頁。
8 啟動鍵：認可選擇項。
9 輝 度：輝增、輝減按鍵可改變顯示器的顯示對比度。
10 高 壓：“高壓”按鈕處于按下狀態時，可以啟動高壓，否則儀器不會輸出高壓，為安全保護開關。
注意：按下選擇按鍵的同時按下復位按鍵可實現數據區清零功能。按下啟動按鍵的同時按下復位按鍵可實現數據查詢功能，此時選擇鍵和啟動鍵可實現分組查詢和單組翻頁功能。
