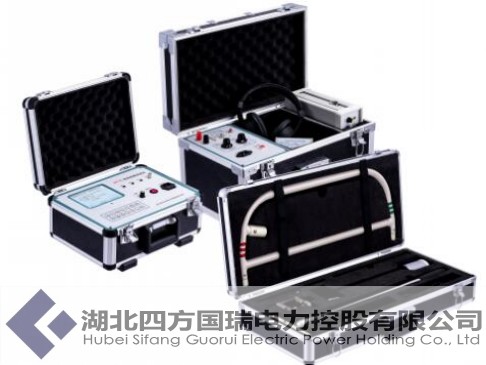

電纜識別儀的接線方式
發布日期：2020-07-04 點擊：3501次
電纜識別儀的接線方式
直連法（不帶電電纜的識別）
⑴ 將被識別電纜終端的任意一好相與系統地短接。在始端將鋼鎧與系統地斷開。
⑵ 將紅夾子線一端接到發射機的紅接線柱上，另一端接至被識別電纜的相線上
黑夾子線一端接到發射機的黑接線柱上，另一端可靠地接到系統地上。
⑶ 打開發射機電源開關，觀察電流表指示。一般情況下，表針擺動滿度的2/3即可。
⑷ 將卡鉗卡在被識別電纜上，卡鉗箭頭指向電纜終端，應觀察到接收機電表指針呈現與發射機電表指針一致的周期性擺動，極性指示燈呈現亮、滅周期性變化，說明識別系統正常。此時可攜帶接收機至測試現場。
⑸ 在測試現場，用卡鉗逐條卡住電纜束中的每條電纜。當卡住某條電纜時，（卡鉗箭頭始終指向電纜終端）接收機表頭順時針呈周期性擺動，極性指示燈呈現亮、滅周期性變化，此電纜即為要尋找的電纜。而卡住別的電纜，表頭呈逆時針周期性擺動，但極性指示燈不亮。
