打電纜耐壓我們怎樣選擇試驗設備
發布日期：2020-07-05 點擊：1430次
四方國瑞電力電纜交流耐壓試驗怎樣選擇合適的試驗設備，下面四方國瑞電力將從工頻耐壓試驗裝置、串聯諧振試驗裝置、超低頻交流耐壓裝置三種設備是做交流耐壓用。

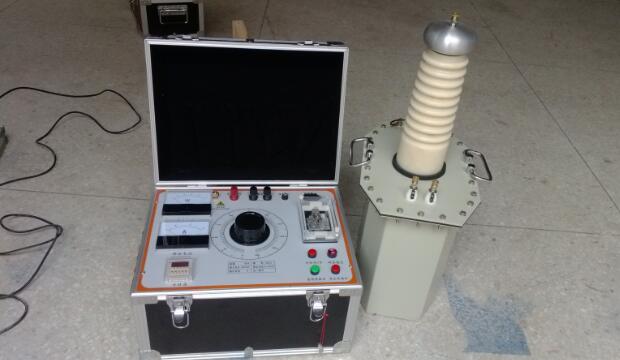

工頻耐壓試驗裝置
交流耐壓設備工頻耐壓試驗裝置，他是目前電力行業使用頻率最多的一款儀器，很多電力試驗同仁都見過，他是一臺試驗變壓器加一臺操作箱組成的，主要以交流耐壓試驗為主，直流為輔，加一個圭堆，放電棒，微安表就可以做直流耐壓試驗，不想買直流高壓發生器的可以用工頻耐壓試驗裝置替代。
那么，它跟我今天講的主題電纜的交流耐壓有什么關系呢？ 重點就在這里了，一般如果客戶專打電纜交流耐壓試驗，我們首選的設備就是串聯諧振和超低頻交流耐壓裝置，但是有極少數客戶我們?yōu)榱藥椭蛻艄?jié)約資金，也可以推薦工頻耐壓，比如某些電纜電壓，橫截面積比較小的電線電纜廠，電纜的最高試驗電壓不超過5KV，電纜最大6平方，打個500到1000米左右，這個是可以配工頻耐壓的，容量做大一點，電壓5kV，價格不高，經濟劃算！配串聯諧振和超低頻交流耐壓裝置就貴了，工頻耐壓試驗裝置一般也就符合一些廠家做出廠試驗而已，不會打很長距離的電纜的，工頻耐壓也是有容量和電壓的訂制的，根據現場需求選擇合適的容量和電壓！

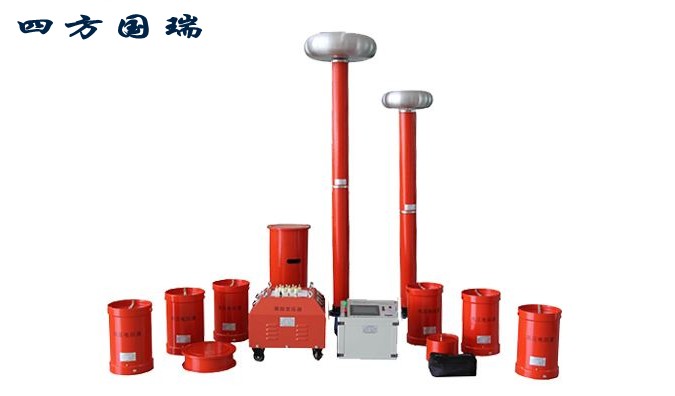

串聯諧振試驗裝置
電纜的交流耐壓試驗一般會用到串聯諧振試驗裝置，根據電纜的電壓等級，最大橫截面，長度算出容量和電壓，特別適合打電纜距離比較長的要求！電纜的交流耐壓試驗，對容量要求高，電壓要求小，而串聯諧振試驗裝置組成部分很多，它由激勵變壓器，變頻電源，高壓電抗器，電容分壓器，補償電容器等組成，現場做試驗攜帶的設備比較多，不方便，成本也很高，他主要針對10kV、35kV、110kV、220kV及以上電壓等級的主變，GIS,電纜，發電機，互感器等設備做交流耐壓試驗，如果現場的被試品比較多的話，可以考慮串聯諧振試驗裝置，比較全面的一套交流耐壓設備，不光可以做電纜的交流耐壓，還可以做變壓器，GIS，發電機，互感器等多種設備的交流耐壓試驗！
當然了，針對現場的電纜交流耐壓試驗，四方國瑞電力一般會根據客戶現場的實際需求，選擇最佳方案。
超低頻交流耐壓裝置
如果只針對電纜的耐壓，不做其他試驗，是可以推薦超低頻交流耐壓裝置的，他是串聯諧振的簡化版，現場做試驗不需要帶一堆設備，
他只針對35KV及以下的電纜交流耐壓試驗,發電機的交流耐壓試驗，他的距離是有限的，比如35KV300平方的電纜，打個2公里是沒問題的，一般也就要求1公里左右，10KV的電纜，16平方的7到8公里都沒問題，270的電纜2到3公里；發電機的交流耐壓，看是火力發電機還是水里發電機，火力發電機一般120MW以內，水力發電機一般80MW以內，10Kv電壓電纜一般選程控超低頻30KV的，35KV電纜一般選超低頻80KV的，按電纜的試驗電壓計算的，比如10KV電纜的電壓，有6KV的電纜，他的相電壓是6KV，他的試驗電壓等于6除以根號3再乘以3等于10.39KV,最高不超過11KV。
當然10KV的電纜，也有電壓是15KV的，他的試驗電壓最高不超過27KV，那么我們配30KV的超低頻就夠了！也可以根據現場電纜電壓情況選擇電壓，有30KV，40KV，50Kv,60KV，80Kv規格都有！
