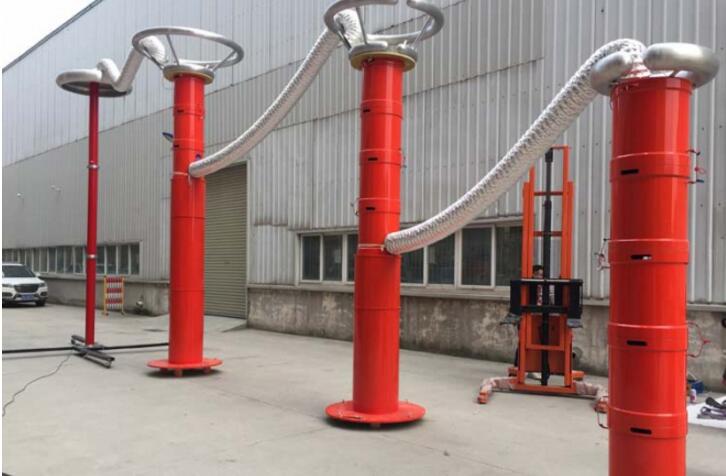

35kV變電站系統設備交流耐壓試驗串聯諧振裝置
發布日期：2020-07-18 點擊：3666次
串聯諧振 35kV串聯諧振裝置 交流耐壓試驗
一、 串聯諧振試驗對象及試驗要求 1、110kV開關，GIS等設備的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過200kV。 2、10kV電纜截面300平方毫米，長度1km，電容量≤0.37uF，試驗頻率(frequency)為30-300Hz,試驗電壓不超過22kV。串聯諧振耐壓裝 置即BPXZ串聯諧振耐壓裝置采用多級疊加的方式，多臺電抗器可并聯、串聯使用，分壓器既用來測量試驗電壓，也可以作為小電容量試 品的補償電容，使得諧振頻率可以在30～300Hz范圍內完成多種電力設備（如電纜、變壓器、GIS開關、SF6開關、電動機、發電機、母 線、套管、互感器等）的交流耐壓試驗--BPCX-DL變頻串聯諧振升壓裝置。 3、35kV變電站系統(system)設備的交流耐壓試驗，試驗頻率(frequency)30-300Hz，試驗電壓不超過95kV。 4、10kV變電站系統設備的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過95kV。變頻串聯諧振主要由變頻電源，勵磁變壓器，高 壓電抗器，高壓分壓器等組成。變頻控制器又分兩大類，20KW及以上為控制臺式，20KW以下為便攜箱式；它由控制器和濾波器組成。 二、 工作環境 1. 環境溫度：－150C –40 0C; 2. 相對濕度：≤90%RH; 3. 海拔高度: ≤2500米； 三、 串聯諧振參數 1. 額定容量：150kVA； 2. 輸入電源：380V電壓，頻率為50Hz； 3. 額定電壓：200kV；100kV；50kVA 4. 額定電流：0.75A； 1.5A；3A 5. 工作頻率：30-300Hz； 6. 波形畸變率：輸出電壓波形畸變率≤1%； 7. 工作時間：額定負載下允許連續15min；過壓1.1倍1分鐘； 8. 溫 升：額定負載下連續（Continuity)運行15min后溫升≤65K； 9. 品質（Character)因素：裝置自身Q≥30(f=45Hz)； 10. 保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)； 11. 測量精度（精確度）：系統有效值1.5級； 四、 串聯諧振標準 GB10229-88 《電抗器》
GB1094 《電力變壓器》 GB50150-2006 《電氣裝置安裝工程電氣設備交接試驗標準》 DL/T 596-1996 《電力設備預防性試驗規程》 GB1094.1-GB1094.6-96 《外殼防護等級》 GB2900 《電工名詞術語》 GB/T16927.1~2-1997 《高電壓試驗技術》 五、串聯諧振參數 1. 激勵變壓器JLB-10kVA/15kV/5kV/3KV/1 KV/0.4kV 1臺 a) 額定容量：10kVA； b) 輸入電壓：380V，單相； c) 輸出電壓：15kV, 5KV,3KV，1kV d) 結 構：干式； e) 重 量：約65 kg； 2. 變頻（frequency conversion)電源DAXZ-BP -10kW/380V 1臺 a) 額定輸出容量：10kW b) 工作電源：380±10%V（三相），工頻 c) 輸出電壓：0 – 400V，單相。變頻串聯諧振耐壓試驗裝置采用了專用的SPWM數字式波形發生芯片，頻率分辨率16位，在20~300Hz 時頻率細度可達0.1Hz；采用了正交非同步固定式載波調制方式，確保在整個頻率區間內輸出波形良好；功率部分采用了先進的IPM模 塊，在最小重量下確保儀器穩定和安全。 d) 額定輸入電流(Electron flow)：26.3A e) 額定輸出電流(Electron flow)：26.3A f) 輸 出 波 形：正弦波 g) 電壓分辨率： 0.01kV h) 電壓測量精度（精確度）：0.5% i) 頻率(frequency)調節范圍(fàn wéi)：30 – 300Hz j) 頻率(frequency)步進值：0.1Hz。 k) 頻率調節分辨率：≤0.1Hz l) 頻率(frequency)穩定度： 0.1% m) 運 行 時 間：額定容量下連續（Continuity)15min n) 額定容量下連續（Continuity)運行15min元器件最高溫度≤65K; o) 噪 聲 水 平：≤50dB p) 可實現以下功能 1) 自動試驗時,自動跟蹤系統的諧振狀態,當諧振狀態發生變化,超過設置的區域時,系統自動跟蹤諧振點.在整個過程中保證系統工作 在最優出力狀態，調頻時繪制頻率(frequency)電壓曲線。 2) 耐壓時自動跟蹤電壓,電壓正常波動時自動調整電壓到目標電壓,異常波動時提示用戶電壓異常波動,由用戶根據試驗情況進行操作 3) 全壓輸出保護：在調壓過程(guò chéng)中，嚴格保證變頻（frequency conversion)電源不會全電壓輸出 4) 軟件經過嚴格模擬運行檢驗，運行安全、穩定、可靠 5) 液晶顯示屏可顯示電源電壓和電流；高壓輸出的頻率、電壓 6) 保護功能：具有斷電、過流、過壓及閃絡保護功能； a) 過電壓保護：可人工設定過電壓保護值；當整套裝置的輸出電壓達到保護整定值時，自動切除整套裝置 b) 過電流(Electron flow)保護：可人工設定過電流保護值；當整套裝置的輸出電流達到保護整定值時，自動切除整套裝置 c) 擊穿保護：具有放電或閃絡保護功能，當高壓側發生對地閃絡時，自動切除整套裝置。不會對試驗設備和人身造成傷害，變頻電 源內電子元件不會擊穿 d) 斷電保護：試驗電源斷電后，裝置能快速保護
7) 變頻（frequency conversion)電源內部結構及其各元器件在經過正常的公路、鐵路運輸后，相互位置（position )不變，不損 壞，緊固件不松動 8) 變頻電源配備專用引線和插頭與其他設備進行連接，包括電源的專用動力引線，與勵磁變壓器（Transformer）的低壓引 線，與分壓器的專用測量引線，專用接地引線等 9) 外觀及操作界面充分采用人性化設計，美觀大方，操作簡便 10) 重量約15kg； 3. 高壓電抗器DAXZ -37.5kVA/50kV 4節 a) 額定容量：37.5kVA; b) 額定電壓：50kV； c) 額定電流(Electron flow)：0.75A； d) 品質因素：Q≥30 (f=45Hz)； e) 結 構：干式； f) 重 量：約45kg； 4. 電容分壓器FRC-200 kV -1000 pF 1套 a) 額定電壓：200KV； b) 高壓電容量：1000pF c) 介質(起決定作用的物質)損耗：tgσ≤0.5%； d) 分 壓 比：1000：1 e) 測量精度（精確度）：有效值1.5級; f) 重 量：約10kg； 六 、電抗器使用關系表 七、供貨清單(detailed list)一覽表 （一）配置設備一覽表 （二）相關(related)資料一覽表 八、摘要 方案型號：SFXZ-150kVA/200kV 方案(fāng àn)名稱：變頻串聯諧振試驗裝置 參考標準：GB50150-2006,DL/T849.6-2004
