高壓電纜耐壓試驗設備
發布日期：2020-08-07 點擊：25760次
高壓電纜耐壓試驗設備在發展中對新技術的使用非常重視，這也是自己能夠在行業中獲得非常好的進步的重要前提。發展的過程中就需要知道做好對技術的使用究竟有哪些好處，這樣才能夠在行業競爭中可以占據最好的優勢。
占據技術上的優勢之后，還能讓自身發展能夠獲得非常好的進步。在激烈的行業競爭中，只有確保有很好的技術使用之后，才能讓我們在發展的時候能夠獲得非常好的優勢，這對我們今后的長遠發展也會有著非常重要的幫助。
湖北四方國瑞電力控股有限公司位于湖北省武漢市東湖開發區光谷大道303光谷芯中心。是專業從事開發，研制，生產和銷售承裝修試|承試一級,二級,三級,四級,五級資質設備，變頻串聯諧振試驗裝置，斷路器測試儀，直流電阻測試儀，開關測試儀，高壓電纜耐壓試驗設備，繼電保護裝置，電纜故障測試儀，絕緣電阻測試儀，互感器測試儀，氧化鋅避雷器特性測試儀和互感器伏安變比極性綜合測試儀等電氣測試設備，電力系統綜合自動化及智能儀器儀表的生產型高新技術企業。

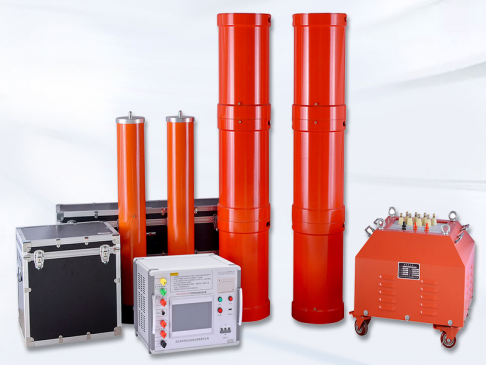

35kV電纜變頻串聯諧振2km試驗專用
產品參數
試品對象：
1、35kV/300mm2電纜2km的交流耐壓試驗，電容量≤0.389uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。
2、10kV/300mm2電纜5km的交流耐壓試驗，電容量≤1.88uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。
3、10kV開關、互感器的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過42kV，試驗時間1min
設備組合
被試品對象
電抗器67.5kVA/27kV四節
激勵變壓器輸出端選擇
35kV/300mm2電纜2km
使用電抗器兩節串聯兩組并聯
3kV
10kV/300mm2電纜5km
使用電抗器四節并聯
1.5kV
10kV開關、互感器
使用電抗器兩節串聯
3kV
額定容量：270kVA；
輸入電源：單相220或三相380V電壓，頻率為50Hz；
額定電壓：27kV；54kV；
額定電流：10A；5A；
工作頻率：30-300Hz；
裝置輸出波形：正弦波
波形畸變率：輸出電壓波形畸變率≤1%；
工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；
溫 升：額定負載下連續運行60min后溫升≤65K；
品質因素：裝置自身Q≥30(f=45Hz)；
保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；
測量精度：系統有效值1.5級；
激勵變壓器SFJLB-15kVA/1.5/3kV/0.4kV 1臺
額定容量：15kVA；
輸入電壓：0-400V，單相；
輸出電壓：1.5/3kV
結 構：干式；
重 量：約85kg；
變頻電源SFXB-F-15kW/220/380V 1臺
額定輸出容量：15kW
工作電源：220/380±10%V（單/三相），工頻
輸出電壓：0 –400V，單相，
額定輸入電流：37.5A
額定輸出電流：37.5A
電壓分辨率：0.01kV
電壓測量精度：1.5%
頻率調節范圍：30 – 300Hz
頻率調節分辨率：≤0.1Hz
頻率穩定度： 0.1%
運行 時 間：額定容量下連續60min
額定容量下連續運行60min元器件最高溫度≤65K;
噪聲 水 平：≤50dB
高壓電抗器SFDK-67.5kVA/27kV 4節
額定容量：67.5kVA;
額定電壓：27kV；
額定電流：2.5A；
電感 量：50H/單節；
品質因素：Q≥30 (f=45Hz)；
結 構：干式；
重 量：約65kg；
電容分壓器SFFRC-60kV/1500pF 1套
額定電壓：60kV；
高壓電容量：1500pF
介質損耗：tgσ≤0.5%；
分壓 比：1000：1
測量精度：有效值1.5級;
重 量：約8kg；
