五級承裝修試設備|變頻串聯諧振成套裝置工作原理
發布日期：2020-09-06 點擊：3342次

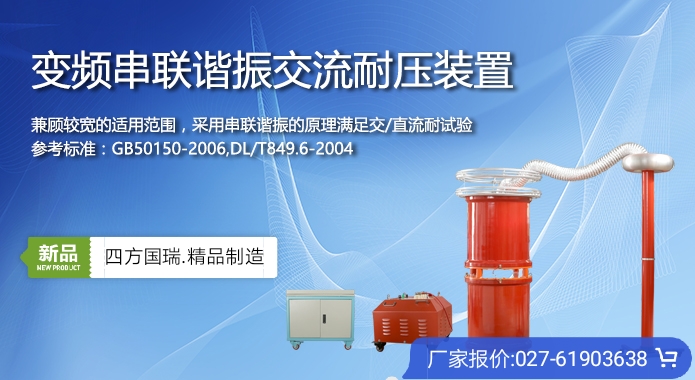

五級承裝修試設備|變頻串聯諧振成套裝置工作原理：
通過變頻控制器提供供電電源，試驗電壓由勵磁變壓器經過初步升壓后，使高電壓加在電抗器L和被試品Cx上，通過改變變頻控制器的輸出頻率，使回路處于串聯諧振狀態，調節變頻控制器的輸出電壓，使試品上高壓達到所需要的電壓值。
回路的諧振頻率取決于被試品電容Cx和電抗器的電感L，諧振頻率f=1/（2π√LC）。
變頻串聯諧振成套裝置采用16位精細調頻、調壓軟件技術、10KHz載波頻率、SPWM和進口原裝IPM整體模塊設計制造，配合適當?shù)碾娍蛊?，就可以滿足國家和地方規定的試驗范圍，整機于國內同類產品。
變頻串聯諧振成套裝置具有下列特點：
1、大屏幕顯示試驗數據、試驗狀態，并有實時操作步驟提示功能。
2、能靈活整定試驗電壓、調頻范圍、加壓時間。
3、試驗結果能計算出被試品電容。
4、體積小、重量輕、操作方便。
5、分辨率高，頻率分辨率為0.001Hz，電壓分辨率：粗調為1%，細調為0.01%。
6、安全可靠性高，系統具有過電壓、過電流及放電保護功能，可保護人身設備安全。
7、試驗結果可打印。
8、可升級操作軟件。
技術參數:
項目
技術參數
額定輸出電壓
0～130 kV (有效值)及以下
輸出頻率
20～300Hz
諧振電壓波形
正弦波，波形畸變率≤1%
滿負載工作時間
連續工作時間60min
系統品質因數
最大負載下≥20
頻率調節細度
0.1Hz，不穩定度≤0.01%
工作電源
單相220V或三相380V±10%，工頻50Hz±5%
五級承裝修試設備|變頻串聯諧振成套裝置工作原理試驗方法：
先在低電壓下調到系統諧振點，然后再升高試驗電壓幅值，達到所試驗需電壓值，在此電壓下，維持規定的時間后，再降低電壓到零，這就完成了整個試驗過程。
