如何測量接地電阻

       在接地裝置中有兩個重要參數：1、接地電阻值；2、接地網結構?，F(xiàn)在看來，雖然接地網的結構和系統等電位很重要，但是低阻的接地裝置，是設備正常、安全運行的基礎。特別是在防雷接地，要在瞬間將幾十KA的雷電流泄流到大地，接地電阻越小散流越快，雷擊后高電位保持的時間就短，危險性就小?？傊拥仉娮柙叫?，效果越好，被保護的對象就越安全。

       對接地電阻測量的準確性是判斷接地裝置是否合格的重要因素。我們在日常的工作中不管是工程方還是檢測機構和承建方，對接地電阻的測量方法都存在著異議，特別是不同方式進行測量時出現的測量值相差很大，更是不知道怎么判斷。值得提出的是，在我們有些地方的檢測機關中，甚至有很多檢測人員不懂得測量原理，使得測量值無法準確。有個檢測機構的工程師用4102電子表檢測一個地網時，他先在水泥地上倒兩處水把電壓極、電流極往上一放；再用100M長的6平方多股銅線接到接地極上（線是卷在一起的），測量結果是5歐姆。在我的要求下把100M線展開，電壓、電流極不變，測得結果是2歐姆。再把電壓、電流極插在分布均勻的土壤里，測得的結果是1.2歐姆。再把100M線改成5M線，測得結果為0.4歐姆。從上面的例子分析來看，我們可以總結如下幾個結論：

       1、測量線的加長，特別是卷在一起，由于電感大，測量值偏高很大。所以在我們測量高樓接地值的時候，拉長線測量接地值是不準確的。這是因為高層建筑測量時，高層建筑物接地引線與地之間存在著一定的阻值（R地線）另外從高層建筑物上面測量點向地面儀表所引接的測試線，在空中的部分存在線電感。（WL）所以高層建筑接地點測量的阻值為R=R地線+WL+R地。地面測量接地電阻R=R地。

       測量數據比地面測量時跳動要嚴重，這是因為測試線在空中的加長，如同一根天線將空中一些無線電、電磁雜波等信號通過測試線引向儀表，而產生嚴重干擾，使測量數據跳動，解決的方法是，用一根同軸線作為測試引線，將同軸線和芯線連接在一起，并接在測試點上。將同軸線另一端的屏蔽線接在儀表的C2端上（即電流極），將同軸線的芯線接在儀表P2端上（即電壓極），這樣能較好地解決測量高層接地電阻由于引線過長造成干擾影響。

       2、102電子表測量接地體，用水滲透接觸電壓、電流極時，由于接觸不好產生的接觸電阻大，影響測量真值。只有在沒有地方插電壓、電流極時才采用這種方法，但是必須是真正水滲透到土壤，電壓、電流極必須是和水良好接觸。盡量減少接觸電阻，減少誤差。

       地網工頻電阻的測試

       測試基本原理：對地網注入電流，測其電壓，計算電阻，R=U/I
       常用儀器：地阻測試儀、電流電壓表（現已經做成大電流專用測試儀，電力系統常用）

       測試方法;

       d大于2－5倍地網平面對角長度D。
       普通地阻測試儀（搖表、4102等電子表）：小型地網，地阻大于0.5歐，X/d=0.5。
       大電流專用測試儀：大型地網，地阻小于0.5歐，當測試點是地網中心點時，x/d=0.618。當測試點是地網的邊緣點時，x/d=0.5-0.55。

       實際測試時，電壓極前后移動d的5％左右共測得3個地阻值，如這3個值相差不大（一般要求10％內，DL大量75/92規定為5％），則這3個值得平均為地網接地工頻電阻的真值。如3個結果相差懸殊，則說明d和x的值不對，需要調整。

       測試時還要考慮測試方向的地下結構，是否有大型金屬物、管道、下水道等。這些都對測試結果有很大影響。因為影響了x/d值。

       最終測試值：如場地許可，多個方向都測試，電流極與電壓極成30度測試。只要方法正確，取其中的最小值為地網接地工頻電阻的真值。
       在測接地電阻時，有些因素造成接地電阻不準確：

       1、（地網）周邊土壤構成不一致，地質不一，緊密、干濕程度不一樣，具有分散性，地表面雜散電流、特別是架空地線、地下水管、電纜外皮等等，對測試影響特別大。解決的方法是，取不同的點進行測量，取平均值。

       2、測試線方向不對，距離不夠長，解決的方法是，找準測試方向和距離。

       3、輔助接地極電阻過大。解決的方法是，在地樁處潑水或使用降阻劑降低電流極的接地電阻。

       4、測試夾與接地測量點接觸電阻過大。解決的方法是，將接觸點用銼刀或砂紙磨光，用測試線夾子充分夾好磨光觸點。

       5、干擾影響。解決的方法，調整放線方向，盡量避開干擾大的方向，使儀表讀數減少跳動。

       6、儀表使用問題。電池電量不足，解決的方法是，更換電池。儀表精確度下降，解決的方法是，重新校準為零。

       接地電阻的測試值的準確性，是我們判斷接地是否良好的重要因素之一。測值一旦不準確要不就要浪費人力物力（測值偏大），要不就會給接地設備帶來安全隱患（測值偏?。?。所以在我們工作中一定要正確使用測量工具，科學制定測量方法和科學得出準確數據。

接地電阻測試儀的選型說明

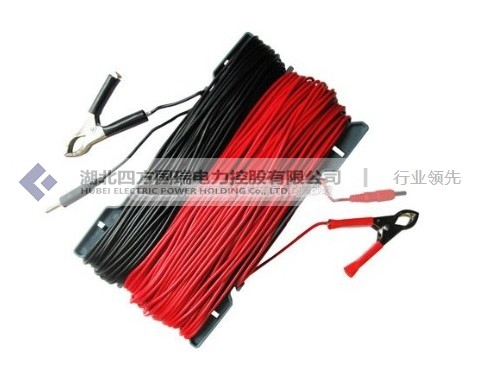

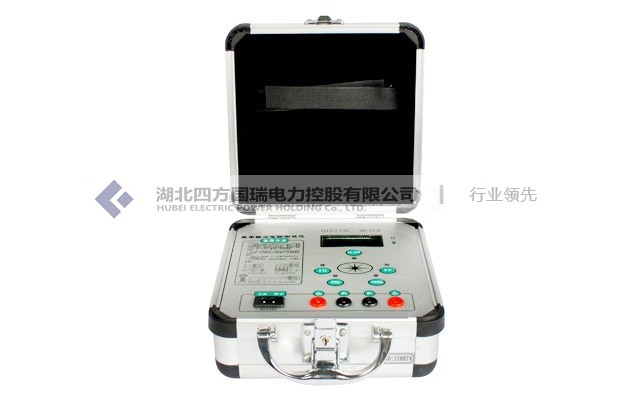

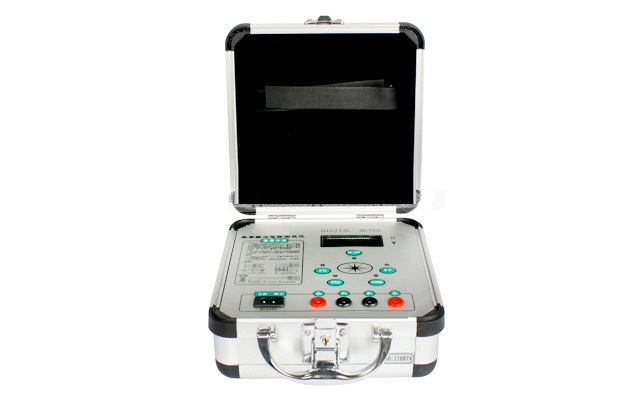

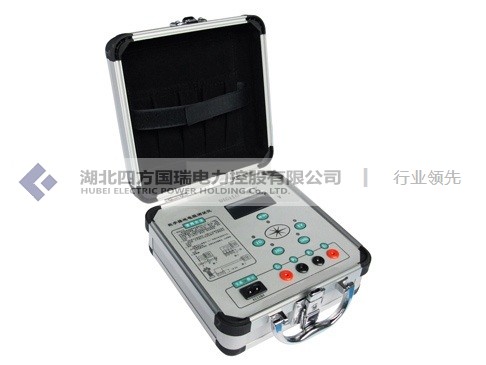

       接地電阻測試儀的選型敘述接地電阻測試儀的分類、原理、選購方法市面上常見的接地電阻測試儀有三大類：指針式、數字式四方國瑞的SF2571數字接地電阻測試儀）、鉗式，指針式與數字式都得需要打輔助地棒，大家都見過或用過，再次不再累述。而鉗式的又分為兩種單鉗式及雙鉗式（SF5600雙鉗多功能接地電阻測試儀），下面我們具體談談鉗式接地電阻測試儀的選購與使用。

       鉗式接地電阻測試儀的工作原理是：利用儀器本身產生的電動勢在測量中形成回路而產生電流，從而根據電工原理得出接地電阻但這個電阻是總的接地電阻，這一點請務必留意，下面很快就涉及到這個問題。因此要采用鉗式接地電阻測試儀而省卻打輔助地棒的麻煩，有個前提條件那就是必須形成完整回路。對于多端接地的被試物例如輸電系統桿塔接地，由于接地端比較多其他點的接地電阻并聯值很小，因此不管用單鉗式還是雙鉗式所測得值都比較準確，但如果是接地端比較少的被試物，由于其他點的接地電阻并聯值與被測端相差不大，用單鉗式接地電阻測試儀所測得值就偏差很大，更別說單端接地的被試物了。這種情況下就不能選擇單鉗式接地電阻測試儀，必須選擇雙鉗式接地電阻測試儀如SF5600雙鉗多功能接地電阻測試儀。對于單端接地的被試物單鉗式接地電阻測試儀無能無力，即使你人為創造接地端形成回路，所測得值也偏差很大，這是由他的工作原理決定的。而用雙鉗式接地電阻測試儀就能基本解決這個問題，具體工作原理及使用方法由于篇幅太大，單憑文字敘述也很難說清楚，敬請在我公司網站站內搜索中輸入SF5600雙鉗多功能接地電阻測試儀定位后下載詳細說明書，里面有詳盡的原理及使用說明。

       總之，打輔助地棒的接地電阻測試儀雖然麻煩但測量精度高、適用面廣，雖然不能判斷斷開故障但不影響他的大部分功能，因此市面上還是比較普及的，單鉗式接地電阻測試儀雖然不用打輔助地棒，能夠判別斷開故障，但又受限較多不能通用，雙鉗式接地電阻測試儀解決了這個難題，但價格較貴限制了它的普及，因此具體采用哪種型號請使用者據實斟酌采購。

檢測接地電阻讀數不準確狀況分析

一、引起接地電阻檢測不準確或示值不穩甚至出現負值的原因

       因接地電阻檢測儀是由許多精密的電子元器件構成，有比較長的檢測線，在不良環境及操作的影響下，往往引起測量誤差，難以確認所測接地電阻的準確值，其主要有以下因素：

       （1）地表處存大電位表，多處有獨立接地的存在，如工廠、綜合樓等的變壓器接地，由于多種原因，引起接地電阻變大、變壓器本身絕緣變差，產生漏電現象，使接地極周圍產生電位差，如果檢測棒放在其周圍，就將影響測量準確度。

       （2）被測接地極本身存有交變電流（用電設備絕緣不好，部分短路引起的泄露現象，引下線附近有并接的高壓電源干擾）；以前的早期建筑物結構比較混亂，接線零亂，有時甚至地零線電位差在100V電壓以上，直影響到接地電阻的測量誤差。

       （3）接觸不良（包括儀器本身）：接地電阻測試儀接線連接處，由于經常彎曲使用，容易折斷，而由于保護套的存在，又很難發現，造成時斷時通的現象；另外，由于檢測棒及鱷魚并使用時間長，有氧化銹蝕現象，也可造成接觸不良；如果被測接地極氧化嚴重去繡不好，則也會影響測量讀數。

       （4）附近有發射機、天線等發出的強電磁場存在：在大功率的發射基地附近，如移動、微波、BP機等通信發身場，高壓變電所及高壓線路附近，大功率設備頻繁起動場所。

       （5）接地裝置和金屬管道所埋地比較復雜時也可引起接地電阻測量不良或不穩，如加油站、化工廠等，由于地下金屬管道布置復雜，按照正常檢測連線時，地下金屬道貌岸然的存在，實際上改變了測量儀各端的電流方向，常引起測量值為零或負值現象，如果同一場地存在不同的土壤電阻率，也可引起這種現象。

       （6）檢測高層建筑時，過長的檢測線感應出電壓而引起檢測誤差，同時長線本身也有線阻存在。

       （7）用土壤電阻率很大，吸水性特差的砂性土作為整層建筑基礎墊層時，往往測出的接地電阻是偏大的。

       （8）操作不按使用說明書規定的方法進行，儀器本身維護不當，使用帶病，超檢儀器。


二、避免方法

       （1）在檢測加油站及液化氣站以及高層建筑物接地電阻及靜電接地電阻時，因埋入地下的金屬（油、氣）管和接地裝置以及金屬器件的布置不是很正確地在圖上標出，因此檢測接地電阻時的檢測表棒的放置方向和距離對測量值影響很大，通常表現為隨著方向和距離不同，數值也不一樣，有時測量值甚至會出現負值的情況。特別是加油站等金屬管道埋地設施場所的檢測，常會出現。解決的辦法是：檢測前了解地下金屬管道的布置情況，不僅要查看接地裝置圖，還要查看其他地下金屬管道的布置圖，選擇影響盡可能小的地方放置P、C接地極。

       （2）接地引下線有斷接卡的地方，盡可能斷開進行檢測，避免其它設備對檢測的影響。

       （3）檢測時出現異常，應查明原因，或者不同時間、不同方向和地點分別檢測對比，得出正確的檢測值。

       （4）為了避免在高電磁場下引線受電磁干擾，應相對縮短檢測引線，引線的內徑使用合格的多股金屬線。

       （5）在高電阻率砂石墊層的地方檢測接地電阻時，P、C接地極應放在潮濕和與大地導電良好的地方，這樣測出的接地電阻相對正確一些。

       （6）檢測應按操作規程進行，檢測儀器要經常維護，定時檢定，不使用超檢儀器。


     湖北四方國瑞電力，是專業生產數字接地電阻測試儀、雙鉗多功能接地電阻測試儀、鉗型接地電阻測試儀等接地表的直銷廠家，我司生產的接地電阻測試儀抗工頻干擾能力強、精度高、不需人工調零、體積小、重量輕、便攜帶。

排除接地電阻讀數不準確的幾種方法

       在防雷檢測中，引起接地電阻讀數不準確的因素很多。總結起來一般有以下九個方面的原因。

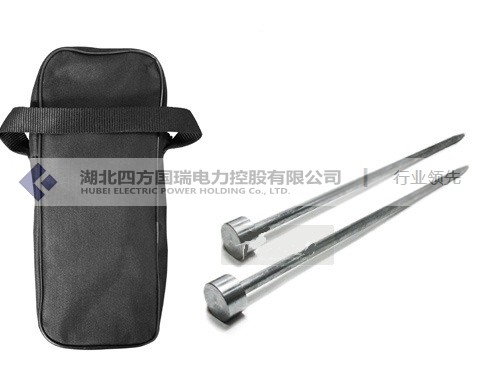

       第一，由于接地電阻測試儀是通過鐵釬發射和接收電流來測試接地體的地電阻，所以兩鐵釬之間及兩釬與接地體之間距離太近時將產生相互干擾，并由此產生誤差。因此，在測量時。接地體、電壓極、電流極順序布置，三點成直線，彼此相距20 m。

       第二，鐵釬插地深度應大于鐵釬長度的 1／4，否則，將產生測試誤差。因此。在檢測時應盡量將鐵釬打深。

       第三，被測接地極在“公用地”情況下，因設備絕緣不好或短路，引起接地裝置對地產生一定的地電壓，測量時使讀數不穩定。此時應斷電進行檢測，或有斷接卡的地方斷開進行檢測，避免地電壓對檢測的影響。

       第四，接觸不良。被測物體生銹或者檢測線折斷時，檢測時會發現時斷時通或者電阻較大的現象。此時應首先除銹，如果仍不能排除，用萬用表的電阻檔檢查檢測線的導通性。

       第五，檢測高層建筑時，使用線過長、過粗，使線阻和感應電壓增大而引起測量誤差。此時應使用線阻比較低的導線，盡量減小測量誤差。

       第六，當所測的地方有墊土或沙石等材料時，因上下兩層土壤電阻率不同而引起測量誤差。此時應打深鐵釬，使它和墊層下的土壤充分接觸或避開墊土層，使測量誤差減小。

       第七，當所檢測的接地裝置和金屬管道等金屬物體埋地比較復雜時，可能會改變測量儀器各極的電流方向而引起測量不良或不穩。此時應首先了解接地體和金屬管道的布局圖，選擇影響相對較小的地方進行測量。

       第八，因地表存在電位差或強大磁場而引起測量不準確。此時應盡量遠離電位差大的地方或強大磁場的地方，如不可避免，應相對縮短檢測線，減小測量誤差。

       第九，未按說明書操作，儀器有故障沒有及時維修，儀器不準確或長期沒有鑒定等因素，也會引起測量誤差。
