無功補償電容檢測、線路檢修　 | 　打印此頁

SFXL-Y 輸電線路異頻參數測試系統【廠家直供】

快速準確完成線路的正序電容，正序阻抗，零序電容，零序阻抗等參數的測量
參考標準： GB/T1029-2005,JB/T8446-2005
- 測量線路間互感和耦合電容(線路直阻采用專門的HVLR線路直阻儀進行測量)
- DSP數字信號處理器為內核
- 2048組多數據保存、USB接口數據導出

㊣湖北大型電力試驗設備生產基地
㊣始于1986年，30多年生產制造經驗，只專注電力試驗設備領域，品質更有保障

產品咨詢、購買、維護服務，歡迎致電 027-61903638 聯系我們

簡介
參數
附件
保修
說明書/證書
案例
在線客服qq

產品簡介

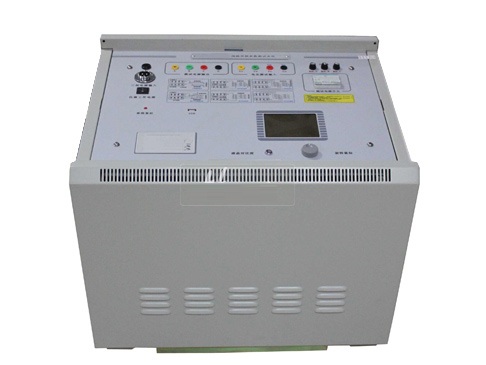

SFXL-Y輸電線路異頻參數測試系統，集成異頻測試電源、測量儀表、數學模型于一體，消除強干擾的影響，保證儀器設備的安全，能極其方便快速、準確地測量輸電線路的工頻參數。

產品特征

1、本輸電線路異頻參數測試系統能快速準確完成線路的正序電容，正序阻抗，零序電容，零序阻抗等參數的測量，還可以測量線路間互感和耦合電容(線路直阻采用專門的線路直阻儀進行測量) ；
2、抗干擾能力強，能在異頻信號與工頻干擾信號之比為1：10的條件下準確測量；
3、外部接線簡單，僅需一次接入被測線路的引下線就可以完成全部的線路參數測量；
4、輸電線路異頻參數測試系統以DSP數字信號處理器為內核，實現測試電源、儀表、計算模型集成化，將一卡車的設備濃縮為一臺儀器。大屏幕漢字顯示液晶，旋轉鼠標操作方式，面板漢字微型打印機打印結果，操作十分簡便；
5、測試過程快捷，儀器自動完成測試方式控制、升壓降壓控制和數據測量和計算，并打印測量結果，一個序參數的測量約一分鐘就能完成，試驗時間縮短，工作量大大減小，5分鐘內可完成傳統方法兩個小時的工作量；
6、測量精度高，儀器本身提供接近工頻的異頻電源(47.5Hz和52.5Hz)，輕松分離工頻及雜波干擾，有效地實現小信號的高精度測量；
7、解決了現有測試手段存在的測試接線倒換煩瑣、抗干擾、穩定度、精度等方面存在的問題；
8、輸電線路異頻參數測試系統可以保存2048組測試數據，并能夠通過USB接口導出到上位計算機進行數據管理及報告生成。

產品別稱

輸電線路異頻參數測試系統、線路異頻參數測試系統

產品參數

儀器供電電源	三相，AC380V±10%，15A，50Hz (有效值)
儀器內部異頻電源特性	最大輸出電壓	三相，0～200V(有效值＜±1%)
	最大輸出電流	5A
	輸出頻率	47.5Hz，52.5Hz (＜±0.1HZ)
	有功功率	功率因數在0.1～1.0時，±0.5%讀數±1個字
	有功功率	47.5Hz，52.5Hz (＜±0.1HZ)
	最大輸出功率	三相3×3kW(9kW)
	具備測量兩相線路的功能(包括直流輸電線路和電氣化鐵路牽引線路)
測量范圍	電容	0.1～30μF
	阻抗	0.1～400Ω
	阻抗角	0^°～360^°
	線路長度從0.3km到400km均應能夠穩定準確測試
測量分辨率	電容	0.01μF
	阻抗	0.01Ω
	阻抗角	0.01^°
測量準確度	電容	≥1μF時，±1%讀數±0.01μF
	電容	＜1μF時，±3%讀數±0.01μF
	阻抗	≥1Ω時，±1%讀數±0.01Ω

		＜1Ω時，±3%讀數±0.01Ω
	阻抗角	測試條件：電流＞0.1A
	阻抗角	±0.3°(電壓＞1.0V)，±0.5°(電壓:0.2V～1.0V)
保護功能護功能	儀器具有過流、過壓、接地等保護功能。儀器面板帶有三相保險，過流過壓都是通過保險保護儀器安全和操作人員安全(前提是按照高壓試驗安全操作要求，將儀器大地端子可靠接地)，不會燒壞儀器。
波形畸變率	正弦波，畸變率＜2%。
絕緣性能、抗震性能		絕緣電阻(MΩ)
	電源輸入端	大于10 MΩ
	電流輸出端	大于10 MΩ
	電壓測量端	大于10 MΩ
耐壓強度	1.5kV，1min，無擊穿飛??；滿足長途、惡劣路面運輸,試驗室做0.5m跌落試驗后能可靠穩定測試
抗干擾參數	抗干擾電流	線路首末兩端短接接地時不小于50A。能在儀器輸出信號與干擾信號之比為1：10的條件下穩定準確完成測試。具有二相線路工頻參數測試的功能。
重量	主機65Kg
輸電線路異頻參數測試系統使用環境	使用環境：環境溫度：-15℃～40℃；相對濕度：≤90%
外形尺寸	550440585mm³
重量	61kg

產品附件

本產品詳細清單，請以說明書或代銷合同為準

名稱	說明	數量
儀器主機	黃、綠、紅	1套四根
電壓信號線	黃、綠、紅	1套四根
三相電源線	黃、綠、紅	1套
100mA保險	100mA	10只
備用打印紙	/	2卷
保護接地線	裸銅線	1根
附件箱	/	1個
U盤	數據導入導出用	1個
說明書	/	1本
檢驗報告	/	1份
合格證	/	1張

售后客服

★★★★★ 客服服務中心：027-61903638，我們將盡快安排電力工程師為您及時解答！

保修承諾

三年質保，一年包換，六個月包退，一個月試用

同時配套一站式的全面服務，公司會為每一個客戶提供免費的專業技術服務和現場指導工作，公司擁有一組完善的客服系統，為客戶提供一對一的售前、售中、售后三大服務環節，為每一位客戶免除后顧之憂，樹立公司以客戶為中心的精神。

在湖北四方國瑞電力控股有限公司長達近30年的不懈努力與堅持以品質為核心理念運行中，如今，產品品質保障已經成為電力預防性試驗行業獨有不可復制的核心競爭優勢，在市場上已經樹立良好的口碑形象。除了把控好產品的卓越品質以外，同時也離不開專業、經驗豐富的電力團隊。

用戶至上和誠信為本是我們的服務宗旨，而質量是四方國瑞生命的保證，實現三年保修/一年包換/六個月包退/一個月試用/終身維護的服務承諾，正是驗證了公司對產品質量的信心所在，而信心的來源，正是因為我們擁有優厚的產品質量!

資料下載

文件名	點擊下載
SFXL-Y 輸電線路異頻參數測試系統【廠家直供】說明書
SFXL-Y 輸電線路異頻參數測試系統【廠家直供】檢定證書

　　　　　　索取資料方式＞　　　客服QQ ：3173906661　　　　人工客服：027-61903638　　　技術部：13871319625　　郵箱：[email protected]
