ZZC-20A 直流電阻測試儀

發布日期：2021-03-15　點擊：3754次

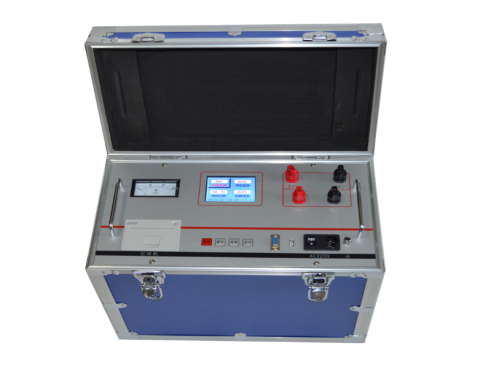

ZZC-20A 直流電阻測試儀

ZZC-20A 直流電阻快速測試儀是變壓器在交接、大修和改變分接開關后，必不可少的試驗項目。在通常情況下，用傳統的方法(電橋法和壓降法)測量變壓器繞組以及大功率電感設備的直流電阻是一項費時費工的工作。

參考標準：DL/T845.3-2004

ZZC-20A直流電阻快速測試儀是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。為了滿足變壓器直流電阻快速測量的需要，四方國瑞電力利用自身技術優勢研制了變壓器直流電阻測試儀。該儀器采用全新電源技術，具有體積小、重量輕、輸出電流大、完善的反電勢保護等特點。整機由32位處理器控制，自動完成自檢、數據處理、顯示、打印等功能，具有自動放電和放電指示功能。儀器測試精度高，操作簡便，可實現變壓器直阻的快速測量。

產品別稱：直流電阻速測儀、變壓器直流電阻測試儀、變壓器繞組直流電阻測試儀、變壓器直阻速測儀、變壓器直阻快速測試儀、感性負載直流電阻速測儀、感性負載直流電阻快速測試儀、感性負載直流電阻測試儀。

ZZC-20A 直流電阻測試儀技術參數 Technical Parameter

測試電流0.2A、1A、5A、10A、20A五檔測試范圍 0.2 A    10 Ω ～ 100Ω1  A    100mΩ ～ 20 Ω5  A    10 mΩ ～ 4 Ω 10 A    1 mΩ ～ 2 Ω 20 A    500uΩ ～ 1 Ω最高分辨率±（讀數×0.2%+2字）工作溫度-5～40℃環境濕度≤90%RH，無結露工作電源AC220V±10%，50HZ±1HZ體積410×290×220mm重量7Kg（不包括測試線）附件清單：

序號名稱數量1測試儀主機

1臺2測試線（紅、黑）

2條3三芯電源線

一條

4打印紙2卷5接地線1根6保險管（5A）3個7說明書1本8檢查報告1份9合格證1張

ZZC-20A 直流電阻測試儀特點優勢 Selection Reference

1、儀器輸出電流大，測量范圍寬，并帶有消磁功能，操作簡便；

2、儀器具有完善的反電勢保護功能，音響放電報警，放電指示清晰，減少誤操作；

3、儀器裝有打印機，可隨時打印測試數據；

4、儀器具有實時時鐘，并可連同測試記錄一起保存、打印，方便用戶保存、查閱；

5、儀器內部可以永久存儲測試數據200條（可擴展），還可以使用優盤存儲數據方便用戶導入電腦處理；

6、儀器具有適用溫度寬，精度高，防震，抗干擾，體積小，重量輕，攜帶方便等特點；
