ZZC-40A 直流電阻測試儀

發布日期：2021-03-15　點擊：3717次

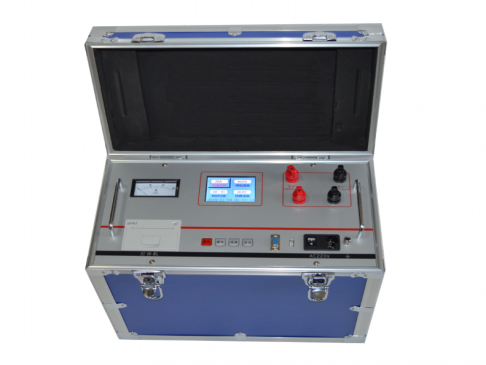

ZZC-40A 直流電阻測試儀

變壓器繞組的直流電阻測試是變壓器在交接、大修和改變分接開關后，必不可少的試驗項目。在通常情況下，用傳統的方法(電橋法和壓降法)測量變壓器繞組以及大功率電感設備的直流電阻是一項費時費工的工作。

參考標準：DL/T845.3-2004

變壓器直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、大修、改變分接開關后、交接試驗及電力部門預防性試驗的必測項目?？梢詸z查繞組接頭的焊接質量和繞組有無匝間短路，可以檢測電壓分接開關的各個位置接觸是否良好以及分接開關實際位置與指示位置是否相符，引出線是否有斷裂，多股導線并繞是否有斷股等情況。

為了滿足變壓器直流電阻快速測量的需要，我公司研制的型直流電阻測試儀。該儀器采用全新電源技術，具有體積小、重量輕、輸出電流大、重復性好、抗干擾能力強、保護功能完善等特點。整機由高速單片機控制，自動化程度高，具有自動放電和放電報警功能。儀器測試精度高，操作簡便，可實現變壓器直阻的快速測量。

產品別稱：直流電阻速測儀、變壓器直流電阻測試儀、變壓器繞組直流電阻測試儀、變壓器直阻速測儀、變壓器直阻快速測試儀、感性負載直流電阻速測儀、感性負載直流電阻快速測試儀、感性負載直流電阻測試儀、直阻測試儀。

ZZC-40A 直流電阻測試儀技術參數 Technical Parameter

輸出電流2.5A、5A、 10A、20A、40A

量程

50μΩ～500mΩ  （40A）100μΩ～1Ω      （20A）500μΩ～2Ω     （10A）1mΩ～4Ω      (5A）2mΩ～8Ω     (2.5A）準確度0.2%分辨率0.1μΩ工作溫度0～40℃環境濕度≤90%RH，無結露海拔高度≤1000米工作電源AC220V±10%，50HZ±1HZ外形尺寸400mm*230mm*380mm儀器重量17.5kg

附件清單：

序號名稱數量1直流電阻測試儀主

1臺240A型測試

1根3三芯電源線

1套4保險管10

2卷5打印紙

1根6

接地線

3個7標準電阻

1本8檢查報告1份9合格證1張10使用說明書

一本

11保修卡

一張

ZZC-40A 直流電阻測試儀特點優勢 Selection Reference

1、 整機由高速單片機控制，自動化程度高，操作簡便；

2、 采用高頻開關電源技術，輸出電流大，適合大中型變壓器直流電阻測量；

3、保護功能完善，能可靠保護反電勢對儀器的沖擊，性能更可靠；

4、具有聲響放電報警，放電指示清晰，減少誤操作；

5、響應速度快，可在測量狀態直接轉換有載分接開關，儀器自動刷新數據；

6、采用立式機箱結構，便于現場使用；

7、智能化功率管理技術，儀器總是工作在最小功率狀態，有效減輕儀器內部發熱，節約能源；

8、點陣式液晶，中文菜單，打印輸出；
