絕緣電阻測試
發布日期：2020-06-06 點擊：25152次
什么是絕緣電阻？
絕緣電阻被定義為對流過并圍繞導體的絕緣材料表面漏電流的電阻。它以歐姆為單位進行測量，其值對于電氣行業的電工來說是一個非常重要的因素。
什么是絕緣電阻測試？
絕緣電阻測試是一種電氣測試，它使用某種類型和電平的電壓（對于低壓設備為500V dc，即：230V）以歐姆為單位測量絕緣電阻。
測得的電阻表示兩個導電部分之間的絕緣狀態。無限電阻將是理想的結果，但是沒有絕緣體是理想的，因此讀數越高越好。
絕緣電阻測試順序：

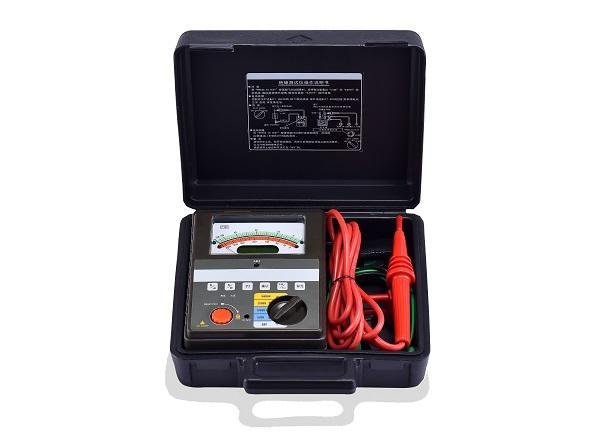

要執行所需的測試，您將需要絕緣電阻測試儀。
在進行所有操作之前，必須執行安全的隔離程序。
步驟1. 選擇所需的電路，并將其帶電導體與配電板斷開（接地導體可以留住）。
步驟2. 將絕緣電阻測試儀的一根測試線連接到線路導體，另一根連接到中性線。將測試儀設置為所需的電壓，然后按住TEST按鈕，測試儀將以歐姆為單位顯示該值，或者該值超出以下范圍：＞ 299MΩ。
步驟3.重復測試過程，其中一根導線位于線路導體上，另一根位于接地導體上。
步驟4.重復測試過程，其中一根在中性導體上，另一根在接地導體上。
步驟5. 就是這樣，將所有測試結果與最小允許值（對于230V交流電路為1MΩ）進行比較。如果任何一個值都較低，則需要進一步調查。
逐個測試配電板上的每個電路，并將測試結果記錄在測試結果表中。
