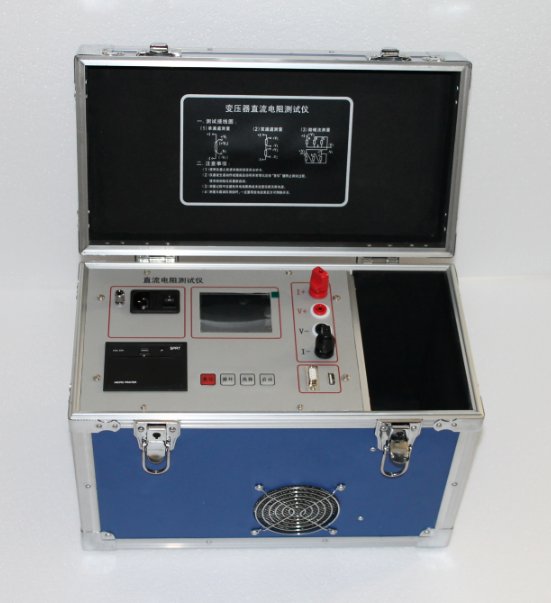

變壓器直流電阻測試儀測試
發布日期：2020-06-06 點擊：1308次
變壓器直流電阻測試儀作為類型測試，常規測試以及現場測試而進行的。
在工廠中，它有助于確定以下內容：
變壓器中 I 2 R 損耗的計算。
變壓器溫升試驗結束時繞組溫度的計算。
作為評估現場可能損壞的基準。它是在現場進行的，目的是檢查由于松動的連接，導體的絞合線，分接開關的高接觸電阻，高壓導線和套管造成的異常。
變壓器直流電阻測試儀測量步驟
對于星形連接的繞組，應在線路和零線端子之間測量電阻。對于星形連接的自耦變壓器，在HV端子和IV端子之間，然后在IV端子和零線之間測量HV側的電阻。對于三角洲繞組，繞組電阻的測量應在成對的線路端子之間進行。如三角洲連接 不能單獨測量單個繞組的電阻，每個繞組的電阻應根據以下公式計算：
每個繞組的電阻= 1.5×測量值
在環境溫度下測量電阻，然后將其轉換為75 o C的電阻，以用于與指定設計值，先前結果和診斷進行比較的所有實際目的。
標準溫度為75 o C時的繞組電阻
